ELEVENT® - ВЕНТИЛЯЦИОННЫЙ КЛАПАН (клапан сапуна)
Ваши преимущества
- Защита от избыточного давления и вакуума с компактными размерами для чрезвычайно низкого давления колеблется от ±2 мбар.
- Надежное герметичное уплотнение.
- Установка давления может быть впоследствии изменена.
- Подходит для коррозийных сред благодаря антикоррозийным ETFE и покрытие PFA.
- Быстрый и простой в установке и обслуживании.
- Уменьшает требования к азоту до минимума для инертных процессов.
- Идеально подходит для применения с высокими требованиями к чистоте продукта и обеспечению качества.
Изображения

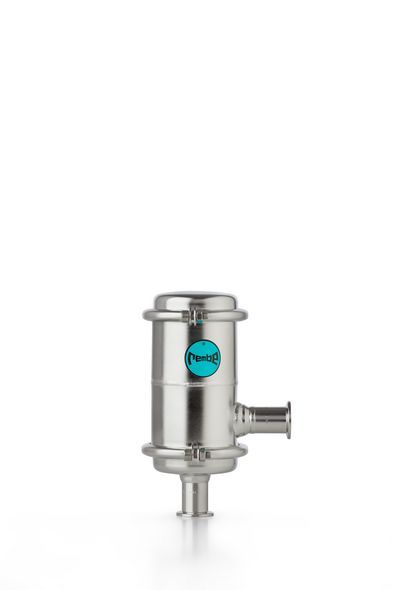

ELEVENT® для применений с вакуумом

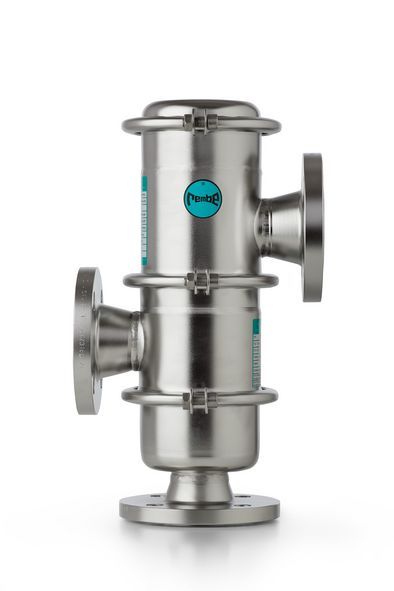

ELEVENT® для применений с давлением и вакуумом

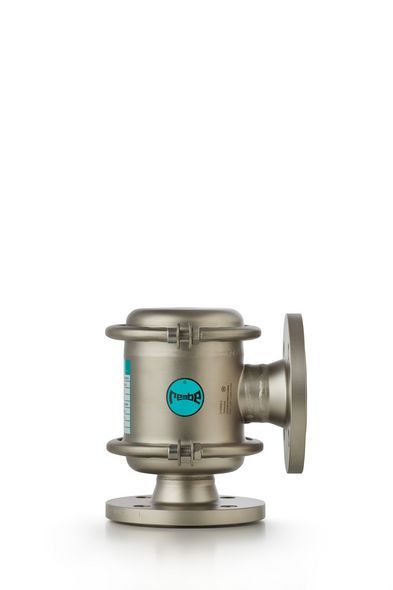

ELEVENT® для применений с давлением
Технические данные ELEVENT® для применений с давлением
| Тип | NPS[in] | DN[мм] | давление[mbarg] | А[мм] | B[мм] | C[мм] | Ø D[мм] | Е[мм] |
|---|---|---|---|---|---|---|---|---|
| ELV E-1/1 | 1" | 25 | 2 – 100 | 100 | 100 | 195 | 105 | 150 |
| ELV E-2/2 | 2" | 50 |
2 - 50 51 - 100 101 - 200 |
125 | 130 |
223 263 348 |
155 | 200 |
| ELV E-3/3 | 3" | 80 | 2 – 200 | 155 | 155 | 375 | 208 | 263 |
| ELV E-4/4 | 4" | 100 | 2 – 200 | 175 | 175 | 395 | 208 | 263 |
| ELV E-6/6 | 6" | 150 | 2 – 200 | 255 | 255 | 510 | 325 | 385 |
| ELV E-8/8 | 8" | 200 | 2 – 200 | 265 | 325 | 570 | 325 | 385 |
| Размеры относятся к фланцам, совместимым с DIN EN 1092-1 type11, series B, PN 16. Различные размеры, типы давления, температуры, материалы и штуцеры доступные по запросу. |
||||||||
Технические данные ELEVENT® для применений с вакуумом
| Тип | NPS[in] | DN[мм] | вакуум[mbarg] | А[мм] | B[мм] | C[мм] | Ø D[мм] | Е[мм] |
|---|---|---|---|---|---|---|---|---|
| ELV U-1 | 1" | 25 | 2 – 100 | 100 | 65 | 160 | 105 | 150 |
| ELV U-2 | 2" | 50 |
2 - 50 51 – 100 101 - 200 |
125 | 100 |
195 235 305 |
155 | 200 |
| ELV U-3 | 3" | 80 | 2 – 200 | 155 | 150 | 310 | 208 | 263 |
| ELV U-4 | 4" | 100 | 2 – 200 | 175 | 150 | 310 | 208 | 263 |
| ELV U-6 | 6" | 150 | 2 – 200 | 255 | 225 | 402 | 325 | 385 |
| ELV U-8 | 8" | 200 | 2 – 200 | 265 | 250 | 472 | 325 | 385 |
|
Размеры относятся к фланцам, совместимым с DIN EN 1092-1 type11, series B, PN 16. |
||||||||

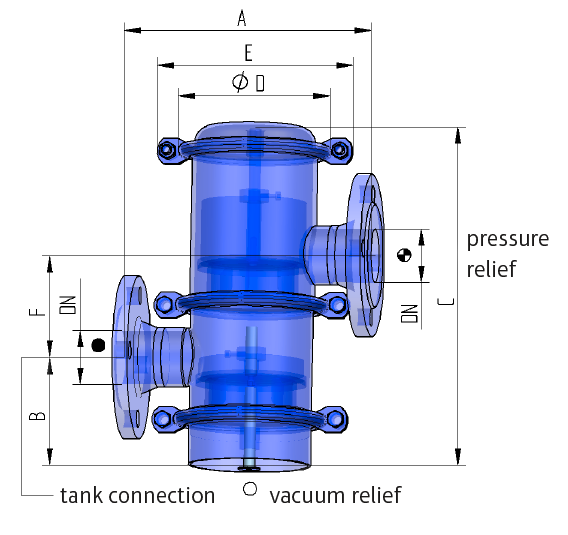

Технические данные ELEVENT® для применений с давлением и вакуумом
| Тип | NPS[in] | DN[мм] | давление [mbarg] |
вакуум[mbarg] | А[мм] | B[мм] | C[мм] | Ø D[мм] | Е[мм] |
|---|---|---|---|---|---|---|---|---|---|
| ELV KL-1/1 | 1" | 25 | 2 – 100 | 2 – 50 | 200 | 65 | 270 | 105 | 95.00 |
| ELV KL-2/2 | 2" | 50 |
2 - 50 51– 100 101 - 200 |
2 – 100 | 250 | 100 |
308 348 418 |
155 | 115 |
| ELV KL-3/3 | 3" | 80 | 2 – 200 | 2 – 100 | 310 | 150 | 555 | 208 | 188 |
| ELV KL-4/4 | 4" | 100 | 2 – 200 | 2 – 100 | 350 | 150 | 555 | 208 | 188 |
| ELV KL-6/6 | 6" | 150 | 2 – 200 | 2 – 100 | 510 | 225 | 710 | 325 | 240 |
| ELV KL-8/8 | 8" | 200 | 2 – 200 | 2 – 100 | 530 | 250 | 710 | 325 | 310 |
| Размеры относятся к фланцам, совместимым с DIN EN 1092-1 type11, series B, PN 16. Различные размеры, типы давления, температуры, материалы и штуцеры доступные по запросу. |
|||||||||
