РАЗРЫВНОЙ ДИСК KUB® - ПЕРВЫЙ В МИРЕ МНОГОРАЗОВЫЙ РАЗРЫВНОЙ ДИСК

KUB ® - это самый прочный разрывной диск, доступный в настоящее время!

KUB ® не только чрезвычайно прост в установке – его также легко удалить и переустановить. В дополнение к стандартному коэффициенту рабочего давления до 98%*, конструкция достаточно прочна, чтобы справиться с неправильным обращением до и во время установки. Держатель IG также помогает в этом отношении. Разрывной диск и держатель предназначены для обеспечения того, чтобы невозможно было вставить разрывной диск неправильно. KUB® не использует уплотнения типа прикуса. Вместо этого он использует герметичное уплотнение "металл-на-металле", которое позволяет повторно установить разрывной диск после проверки.

 *В зависимости от конкретного применения

KUB ® - это самый прочный разрывной диск, доступный в настоящее время!

Для операторов это означает:

  • Простая, быстрая и независимая от крутящего момента установка разрывного диска без каких-либо специальных инструментов
  • Отсутствие риска преждевременного вскрытия или повреждения разрывного диска
  • Более длительный срок службы разрывного диска снижает затраты, связанные с простоем производства, техническим обслуживанием и заменой дисков.

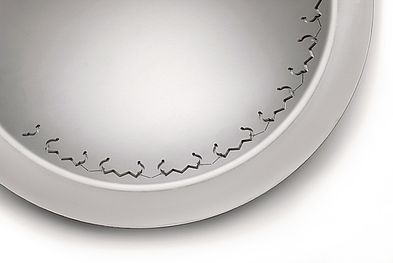

Используя формулу Леонарда Эйлера, мы разработали уникальный профиль разреза-известный как выпуклые штифты-для разрывного элемента KUB® . Тщательный выбор геометрии и расположения выпуклого штифта в сочетании с материалом разрывного диска обеспечивает точный контроль давления отклика KUB ® . Кроме того, разрывной диск настолько прочен, что даже прикосновение к куполу мембраны или случайное падение его с высоты пояса не повлияет на его работоспособность.

KUB ® - это идеальное решение для широкого спектра сложных промышленных процессов с низким и высоким рабочим давлением или вакуумом, например, в жидкостных, газовых или паровых системах, а также в системах с низким и высоким рабочим давлением. в двухфазных потоковых системах. Его широкий спектр давления позволяет легко оборудовать множество различных процессов только этим одним типом разрывного диска – главное преимущество: требуется только одна система держателя диска. Если условия процесса изменяются (например, другое рабочее давление), вы можете просто заменить разрывной диск и продолжать использовать тот же держатель. Это экономит деньги!

Конструкция

KUB ® имеет двухслойную конструкцию: гладкая, безупречная поверхность уплотнительной мембраны обращена к процессу. Выпуклый штыревой элемент, определяющий давление разрыва, обращен в сторону от процесса, поэтому он не вступает в контакт со средой. Это особенно полезно при работе с агрессивными средами. Это гарантирует безупречную работу разрывного диска, предотвращает преждевременную реакцию и увеличивает срок службы KUB ® .

Герметизирующая мембрана обеспечивает герметичное уплотнение и предотвращает потери носителя и загрязнения.

Инновация REMBE ® - уникальная на рынке:

Разрывной диск KUB ® имеет прочную конструкцию и может быть удален, проверен, очищен и переустановлен.

Любые повреждения легко обнаружить невооруженным глазом.

Ваши преимущества

  • Чрезвычайно прочная конструкция обеспечивает очень длительный срок службы – для меньшего количества остановок производства.
  • Отсутствие усталости разрывного диска, даже при высоких рабочих коэффициентах.
  • Широкий диапазон возможных давлений и номинальных размеров, также идеально подходит для применения в чистых жидкостях.
  • Надежная система держателя диска делает невозможной неправильную установку разрывного диска REMBE ® . Никаких специальных инструментов не требуется.
  • Уплотнение металл-на-металле предотвращает выход газов, уменьшает выбросы и, таким образом, защищает окружающую среду.
  • Простота установки без повреждений: крутящий момент, необходимый для фланцевого соединения, не зависит от типа используемого разрывного диска.

Подробную информацию о наших продуктах вы можете найти здесь

  • KUB ® - неразрушимый разрывной диск
  • KUB ® clean - для применений со строгими гигиеническими требованиями
  • KUB ® V - для изоляции предохранительных клапанов
  • KUB ® F - для установки непосредственно между фланцами
  • IKB ® - разрывной диск обратного действия с запатентованным технологическим процессом производства

Изображения

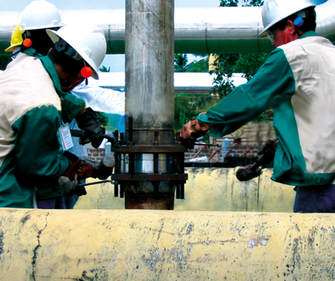

KUB ® не только чрезвычайно прост в установке – его также легко удалить и переустановить.

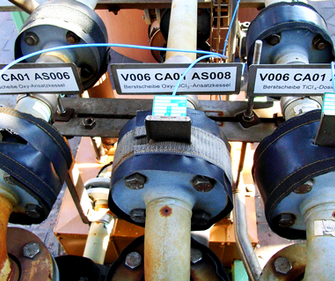

Инновация REMBE ® - уникальная на рынке:






Технические данные

Выпуклый Контактный Элемент нержавеющая сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь нержавеющая сталь
Уплотнительная Мембрана нержавеющая сталь Никель Монель* Hastelloy* Титан Тантал
максимум. допустимая температура 400 °C 400 °C 400 °C 400 °C 300 °C 400 °C
NPS
[in]
DN[мм] Давление разрыва[бар]
мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
¾" 20 3.2 130 3.5 130 3.0 130 3.5 130 5.0 130 5.0 130
1" 25 2.0 150 2.5 150 3.0 150 2.5 180 3.0 150 3.0 150
1¼'' 32 2.5 100 3.0 100 3.0 100 5.0 100 3.0 110 3.0 110
1½'' 40 1.5 140 1.5 140 2.0 140 1.5 150 2.0 140 2.0 140
2'' 50 1.0 120 1.2 120 1.8 120 1.2 130 2.0 120 2.0 120
2½'' 65 1.0 100 1.0 100 1.8 100 1.0 110 2.0 100 2.0 100
3'' 80 0.50 95 0.80 95 1.0 95 0.80 100 1.5 95 1.5 95
4" 100 0.40 80 0.50 80 0.50 80 0.50 90 0.55 80 0.50 80
5" 125 0.40 60 0.40 60 0.50 60 0.40 70 0.50 60 0.50 60
6" 150 0.30 45 0.30 45 0.40 45 0.30 50 0.50 45 0.50 45
8" 200 0.30 35 0.30 35 0.40 35 0.30 40 0.40 35 0.40 35
10" 250 0.30 25 0.30 25 0.30 25 0.30 30 0.30 25 0.30 25
12" 300 0.20 15 0.25 15 0.20 15 0.20 18 0.30 15 0.30 25
14" 350 0.20 12 0.20 12 0.20 12 0.20 15 0.20 15
16" 400 0.20 10 0.15 10 0.20 10 0.20 10 0.20 10
18" 450 0.20 6.0 0.15 6.0 0.15 6.0 0.30 10 0.10 6.0
20" 500 0.15 6.0 0.15 6.0 0.10 6.0 0.15 6.0 0.10 6.0
24" 600 0.15 4.0 - - - - - - - - - -
26" 650 0.15 3.0 - - - - - - - - - -
28" 700 0.15 2.5 - - - - - - - - - -
30" 750 0.10 1.5 - - - - - - - - - -
32" 800 0.10 1.5 - - - - - - - - - -



Выпуклый Контактный Элемент Никель Монель* Хастеллой* Титан Тантал Inconel*
Уплотнительная Мембрана Никель Монель* Хастеллой* Титан Тантал Inconel*
максимум. допустимая температура 400 °C 420 °C 400 °C 300 °C 400 °C 600 °C
NPS[in] DN[мм] Давление разрыва[бар]
мин. макс. мин. макс. мин. макс. мин. макс. мин. макс. мин. макс.
¾" 20 3.0 110 3.0 90 4.0 130 5.0 90 5.0 90 5.0 125
1" 25 2.5 100 3.0 90 3.0 200 3.0 90 3.0 90 3.0 150
1¼'' 32 3.0 75 2.5 70 5.0 100 5.0 70 4.0 70 4.0 100
1½'' 40 1.5 90 2.0 70 2.0 150 2.0 70 2.0 70 2.5 140
2'' 50 1.2 80 1.8 60 1.5 130 2.0 60 2.0 60 2.0 120
2½'' 65 1.0 70 1.8 40 1.5 110 2.0 40 2.0 40 1.5 100
3'' 80 0.80 60 1.0 40 1.2 100 2.0 40 1.5 40 1.0 95
4" 100 0.50 45 0.50 30 1.0 90 1.5 30 0.50 30 1.0 80
5" 125 0.40 30 0.50 25 1.0 70 1.0 25 0.80 25 0.80 60
6" 150 0.30 25 0.40 20 0.80 50 0.50 20 0.50 20 0.60 45
8" 200 0.30 16 0.40 12 0.50 40 0.40 12 0.40 10 0.40 35
10" 250 0.30 12 0.30 10 0.40 30 0.30 10 0.30 7.0 0.40 25
12" 300 0.25 10 0.20 7.0 0.30 18 0.20 7.0 0.30 4.0 0.35 15
14" 350 0.20 8.0 0.20 5.0 0.30 15 0.20 6.0 - - 0.30 12
16" 400 0.15 5.0 0.20 4.0 0.20 10 0.20 4.0 - - 0.25 10
18" 450 0.20 4.0 0.10 3.0 0.30 8.0 0.20 4.0 - - 0.15 6.0
20" 500 0.15 4.0 0.10 3.0 0.20 6.0 0.10 4.0 - - 0.20 6.0
24" 600 0.15 - - - - - - - - - 0.20 4.0
26" 650 0.15 - - - - - - - - - - 3.0
28" 700 0.15 - - - - - - - - - - 2.5
30" 750 0.15 - - - - - - - - - - 2.0
32" 800 1.5 - - - - - - - - - - 2.0
* Названия компаний или торговые марки в сочетании с описаниями материалов используются только в описательных целях. Продвигаемый продукт не является продуктом соответствующих компаний и торговых марок. Различные размеры, типы давления, температуры, материалы и штуцеры доступные по запросу.
