Q-ROHR® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ

Особые проблемы с металлической пылью

Температура горения и тепловая энергия сгорания металлической пыли значительно превышают таковые для других видов пыли. В случае взрыва температура может достигать ок. 3000 °C (5400 °F) и может вызвать разрушительные повреждения в сочетании с внезапной волной давления.

Поэтому взрывобезопасность для предприятий металлообрабатывающей промышленности является сложной и дорогостоящей задачей, особенно для машин, используемых в закрытых помещениях. До недавнего времени большинство компаний в этом секторе использовали мокрые сепараторы для предотвращения взрывов. Однако полученный осадок не только трудно обрабатывать, но и дорого утилизировать правильно.

Q-Rohr ® - это первая в мире защитная система для беспламенного взрывного вентилирования, сертифицированная на наличие металлической пыли в соответствии с EN 16009! Это экономичное решение для обеспечения взрывобезопасности помещений в металлообрабатывающей промышленности. Дорогостоящие и сложные системы безопасности больше не требуются. Q-Rohr ® позволяет компаниям вновь сосредоточиться на поиске оптимальной схемы установки для своих конкретных производственных процессов.

Q-Rohr ® требует только быстрого визуального контроля и не требует регулярного технического обслуживания – что обеспечивает постоянную экономию затрат.

Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ

Механизм

Входное отверстие специального сетчатого фильтра из нержавеющей стали, разработанное REMBE®, охлаждает горячие газы пламени (до 3000 ° C (5400 ° F)) чрезвычайно эффективно. Это уменьшает объем выбрасываемого газа и гасит взрыв. Сетчатый фильтр из нержавеющей стали также гарантирует, что сгоревшая или несгоревшая металлическая пыль не покинет резервуар. Таким образом, он обеспечивает наилучшую защиту окружающей среды от взрывов и их последствий.

Ваши преимущества

  • REMBE ® - это первый в мире производитель, сертифицированный на наличие металлической пыли.
  • Идеальная защита окружающей территории. Гарантированное задерживание пламени и твердых частиц - отсутствие опасных эффектов волны давления.
  • Весь производственный процесс остается в здании.
  • Отсутствие эксплуатационных расходов на утилизацию шламов (мокрый сепаратор) и опилок, а также на внешнее техническое обслуживание. Достаточно провести визуальный осмотр.
  • Q-Rohr ® - это гибкое решение – которое можно использовать даже в середине ваших производственных цехов. Близость к внешней стене не требуется.
  • Встроенный блок сигнализации для надежного контроля
  • Уровень шума и повышение давления, обычно связанные со взрывами, значительно снижаются до приемлемого безвредного уровня.

Сертификация

ATEX EC type examination certificate no.
  • IBExU 13 ATEX 2085 X
  • IBExU 13 ATEX 2086 X
  • IBExU 14 ATEX 2027 X
Соответствует требованиям NFPA 68

Изображения


Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ


Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ


Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ


Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ


Q-ROHR ® - БЕСПЛАМЕННОЕ ВЗРЫВНОЕ ВЕНТИЛИРОВАНИЕ ДЛЯ МЕТАЛЛИЧЕСКОЙ ПЫЛИ

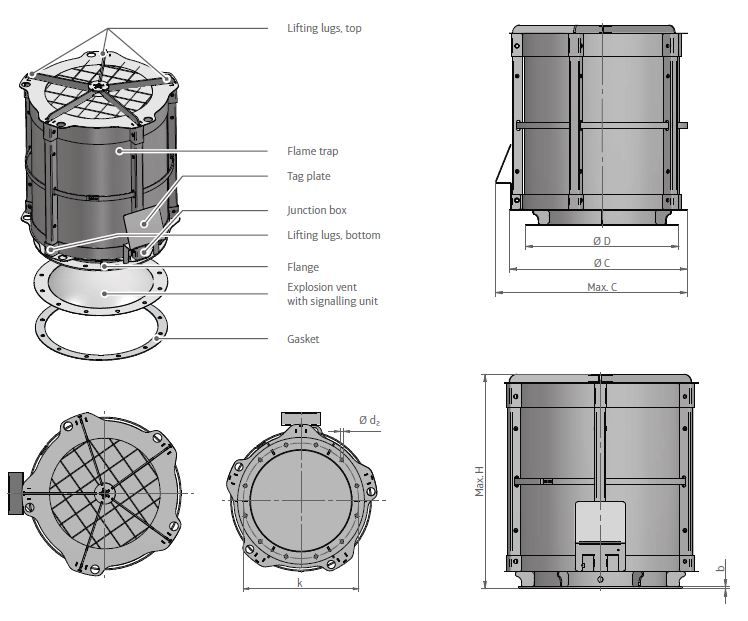

Технические данные


DN
[мм]
максимум.H
[мм]
максимум.C
[мм]
Ø C
[мм]
ØD[мм] k[мм] Ø d [мм] b[мм] № болтов
Рекомендуемые болты
Вес
[кг]
200 600 410 350 268 243 8.5 4 8 M8 28
300 600 500 450 390 355 11 5 12 M8 35
400 900 600 550 500 443 13 5 16 M10 54
500 900 700 650 600 544 13 5 20 M10 75
600 1400 810 760 700 646 13 5 20 M10 150
700 1900 910 860 800 752 13 5 28 M10 240
800 2200 1010 960 900 854 13 5 28 M10 305
